數控車床卡盤的安裝步驟和保養，小白們學習一

一、中空卡盤安裝方法

1、將拉桿安裝于回轉油缸上

傳入拉桿只回轉油缸之活塞牙內，直至活塞底止。（如未達到位置將會損壞活塞之螺旋止擋鎖）

2、將回轉缸裝與主軸上(回轉缸連接板)

檢查回轉缸有無偏擺及管路是否正常，設定油壓力于低壓狀態(0.4MPa-0.5MPa,4-5kgf/c㎡);使活塞運動2-3次后停置于前端，而后關掉電源。

3、安裝夾頭至拉桿上

取下夾頭至軟爪及防塵蓋，以1.2.3.號螺絲鎖入數牙將套筒扳手置于夾頭的中心孔上，拉桿螺帽鎖入拉桿，視油壓是否在4-5KG f/c㎡之位置，使拉桿做前后動作2-3次，并順利鎖入螺帽；拉桿螺帽鎖入拉桿時，如不是很平順的鎖入，重新檢查螺牙中心是否傾斜等 如強制鎖入則會造成精度上的誤差及螺牙損壞。

4、安裝夾頭于主軸上

轉動套筒扳手至完全結合于主軸端面。

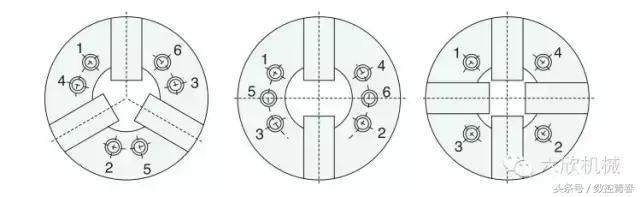

依下列順序鎖上螺絲1→2→3→4→5→6（如果鎖合力量不平均將產生偏擺）；

5、使用套筒扳手調整拉盤位置

甜著拉盤于本體保持0.5mm-1mm間隙，此時基爪位于開端。

6、安裝防塵蓋并檢測夾頭偏擺

使得夾頭外緣及端面偏擺在0.02mm內。

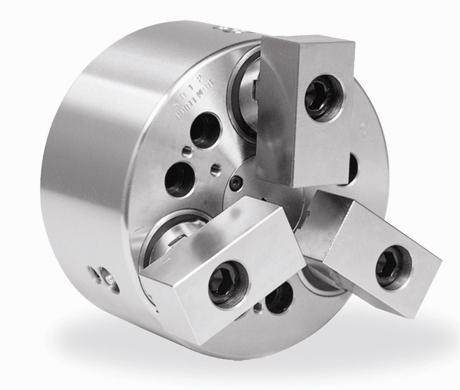

二、液壓卡盤潤滑保養方法

為了確保夾頭在長時間的使用任然有良好的精度，潤滑工作是很重要的。

不正確或不適合的潤滑將導致一些問題例如：在低壓時的不正常功能，夾持力的減弱，夾持精度不良，

不正常的磨損及卡住，所以必須正確的潤滑夾頭。

使用夾頭潤滑油或二硫化鉬潤滑油。

作業終了時請務必以風槍或類似的工具來清潔夾頭本體及滑道面。

使用具有防銹效果的切削油，可以預防夾頭內部生銹，萬一生銹會降低夾持力，必須要特別注意。

至少每六個月必須將夾頭取下做一次徹底的清潔，但如果切削鑄鐵每二個月至少一次或多次徹底清潔。

檢查各部零件有無破裂及磨損之情形，嚴重者立刻更換新品。

檢查完畢后，要充分給油，才能組立。
