商品類型:排刀機數控車床
發布時間:2020-10-05 10:21
產品摘要:機身鑄件均采用優質樹脂砂高溫鑄造、實施完整退火程序,經過3-6個月以上自然時效處理,全鑄鐵底座結構,增強機器穩定性、抗震性、高剛性。主軸箱體設計為獨特人字型配合散熱片
咨詢熱線:13649862382
保修1年,終身免人工費

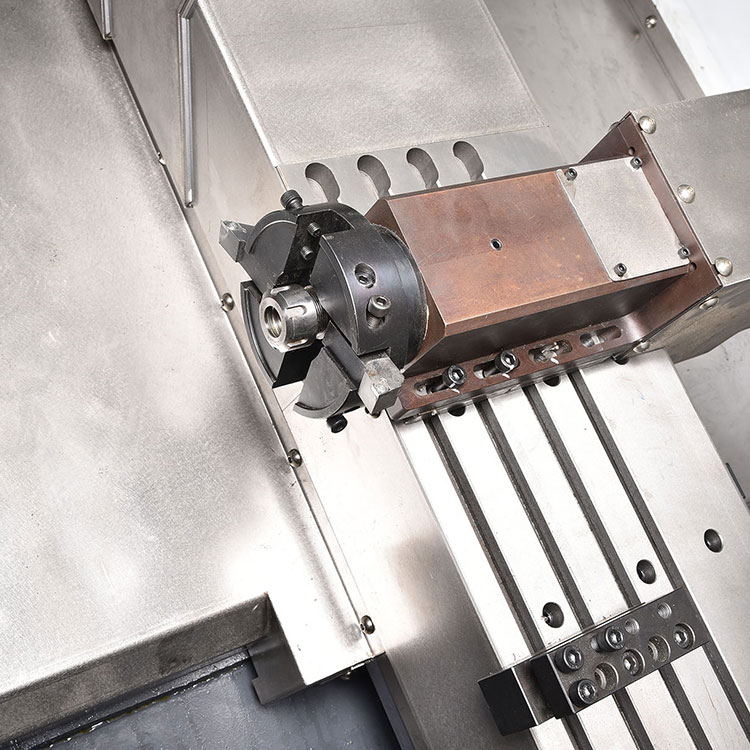

數控車床排刀機ZS46 | |
床身最大回轉直徑 | Φ360mm |
最大加工盤件直徑 | Φ340mm |
最大加工工件長度 | 300mm |
最大棒材通孔直徑 | Φ46mm |
主軸電機功率 | 5.5Kw |
主軸最高轉速 | 4500rpm |
X軸伺服電機功率 | 0.85Kw-1.5Kw |
Z軸伺服電機功率 | 0.85Kw-1.5Kw |
X軸最大行程 | 860mm |
Z軸最大行程 | 240mm |
X/Z快速移動 | 30m/min |
主軸鼻端型式 | A2-5 |
主軸通孔直徑 | Φ56mm |
推薦使用伺服電機 | 3.7~5.5kw |
卡盤及回轉油缸規格 | 5寸 |
主軸中心到地面距離 | 950mm |
主軸中心到前門距離 | 400mm |
X、Z軸重覆精度 | ±0.005mm |
X、Z軸定位精度 | ±0.003mm |
床身結構形式 | 40度整體斜床 |
X軸線軌規格 | 30mm |
Z軸線軌規格 | 30mm |
X軸絲桿直徑/螺距 | Φ32mm/10mm |
Z軸絲桿直徑/螺距 | Φ32mm/10mm |
刀柄規格 | □16mm/20mm |
鏜刀桿規格 | Φ20mm |
長×寬×高(含板金) | 2100*1400*1800 |
光機重量 | 2800kg |
★45 °斜床式結構運行穩定,裝夾便捷,排屑順暢。各精密組件接粗面均采用人工鏟刮磨而合成。
★臺灣控制器系統:編程易操作,科技智能化高。反應迅速,運行穩定等功能。
★轉動采用進口重載直線導軌,精密滾珠絲桿組件配合進口伺服電機驅動,加工運行速度快( 24M/min), 重復定位精度達0.0025mm,確保零件品質,縮短加工時間。
★各精密轉動部件、元件采用微電腦式定時定量供油系統潤滑,待機時自動關閉,避免造成浪費。
★液壓系統采用臺灣電機,變量泵、加裝風冷裝置,配合高速中空回轉油缸,使卡盤夾持力度穩定,調節方便,且噪音小,溫子低。
★全封閉式機床外罩,抗變形力強,防水性好,符合人體工學,操作安全、造型美觀。
